Kit de Robótica, CT100-OPC (sem placa Arduino)

Kit de Robótica​:

O Kit de Robótica Educacional Criatecno CT100-OPC sem placa Arduino é uma opção para quem já possuem uma placa Arduino ou equivalente e deseja realizar projetos de robótica.

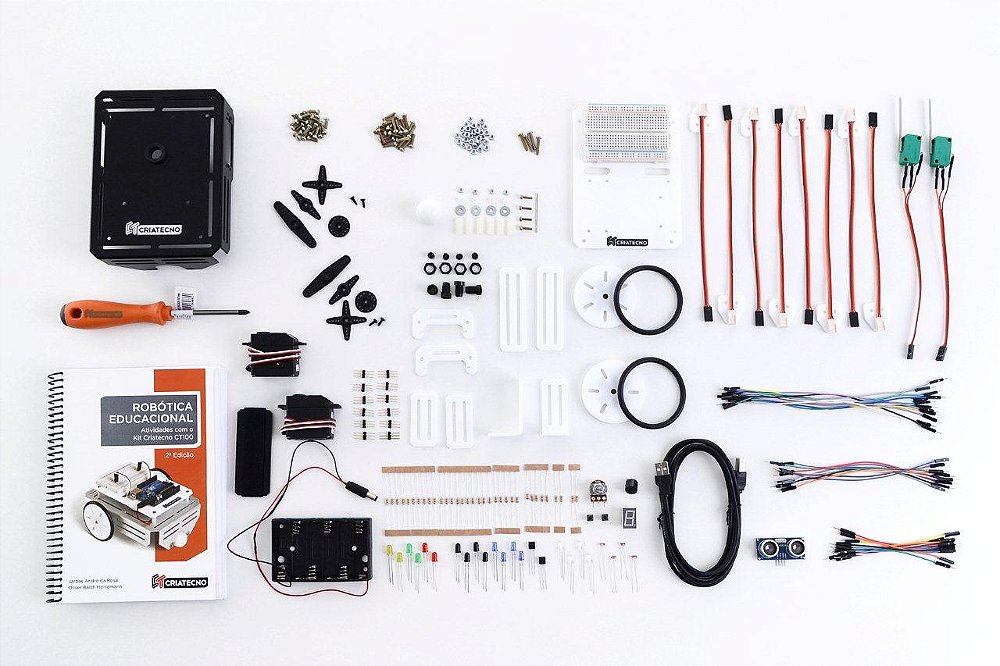

Os itens que compõem o kit são:

• 1 protoboard de 400 furos;
• 1 base de prototipagem de acrílico com 3 mm de espessura para fixação da placa controladora e da protoboard;
• 1 cabo USB tipo A/B com 1,80 m de comprimento;
• 1 chassi de alumínio com 1,5 mm de espessura, com furação para fixação de servomotores e acessórios;
• 1 suporte para 6 pilhas do tipo AA com conector para placa Arduino;
• 1 presilha de pilhas
• 2 servomotores originalmente de rotação contínua com torque de 6,2 kgf.cm a 6,0 V;
• 2 rodas de acrílico com anel de borracha;
• 1 esfera de plástico com eixo metálico que é utilizada como terceiro ponto de apoio localizado na parte traseira do chassi;
• 5 resistores de 220 Ω e 1/4 W;
• 10 resistores de 330 Ω e 1/4 W;
• 2 resistores de 560 Ω e 1/4 W;
• 5 resistores de 1 kΩ e 1/4 W;
• 2 resistores de 2,2 kΩ e 1/4 W;
• 10 resistores de 10 kΩ e 1/4 W;
• 1 potenciômetro mini linear de 10 kΩ;
• 2 LEDs vermelhos de 5 mm;
• 2 LEDs verdes de 5 mm;
• 2 LEDs amarelos de 5 mm;
• 4 LEDs brancos de 5 mm;
• 4 LEDs de infravermelho de 5 mm;
• 1 display de 7 segmentos vermelho de 19 mm x 8 mm do tipo ânodo comum;
• 1 sensor de ultrassom;
• 2 receptores de infravermelho com filtro;
• 4 fototransistores;
• 4 fotoresistores (LDRs) de 5 mm;
• 1 buzzer piezoelétrico de 5 V com 12 mm de diâmetro;
• 2 chaves tácteis com 6,0 mm de lado e 5,0 mm de altura;
• 2 micro chaves com haste e cabo extensor para conexão na protoboard;
• 4 suportes para LED de 5 mm;
• 12 fios flexíveis com 10 cm de comprimento, com terminais do tipo macho em ambos os lados, para uso na protoboard;
• 9 fios flexíveis com 15 cm de comprimento, com terminais do tipo macho em ambos os lados, para uso na protoboard;
• 6 fios flexíveis com 20 cm de comprimento, com terminais do tipo macho em ambos os lados, para uso na protoboard;
• 6 fios flexíveis com 20 cm de comprimento, com terminais do tipo macho de um lado e fêmea do outro;
• 12 barras de pinos de 3 vias com pinos de latão de 19,7 mm de comprimento;
• 8 cabos extensores de 3 vias que permitem a ligação de componentes na protoboard;
• 2 suportes planos de acrílico com 3 mm de espessura e 50 mm de comprimento para fixação dos cabos extensores e das micro chaves;
• 2 suportes planos de acrílico com 3 mm de espessura e 80 mm de comprimento para fixação dos cabos extensores e das micro chaves;
• 2 suportes em L de acrílico com 3 mm de espessura para fixação dos cabos extensores e das micro chaves;
• 2 suportes do sensor de ultrassom;
• 6 espaçadores de nylon com 15 mm de comprimento e rosca interna para parafusos M3;
• 4 espaçadores de acrílico com 3 mm de comprimento e furo passante;
• 4 parafusos M2,5 com 10 mm de comprimento;
• 24 parafusos M3 com 8 mm de comprimento;
• 24 parafusos M3 com 12 mm de comprimento;
• 4 parafusos M3 com 16 mm de comprimento;
• 4 porcas M2,5;
• 36 porcas M3;
• 4 arruelas M3;
• 1 chave de fenda cruzada (tipo Philips) compatível com os parafusos do kit;
• 1 exemplar do livro Robótica educacional: atividades com o Kit Criatecno CT100, onde constam diversas atividades que permitem ao usuário conhecer e utilizar importantes técnicas e dispositivos empregados em robótica, abordando desde conceitos iniciais até locomoção e navegação de robôs autônomos.
• 1 organizador de plástico na cor laranja com dimensões de 30,5 cm x 42,5 cm x 14,4 cm, usado para armazenamento de todos elementos do kit;
• 2 organizadores de plástico transparentes com divisórias internas e dimensões de 17,5 cm x 26,2 cm x 4,3 cm, usados para organização interna de peças do kit;
• 6 pilhas recarregáveis de Ni-Mh tamanho AA de 1,2 V e 2700 mAh;
• 1 carregador de pilhas bivolt com capacidade de carregar 2 ou 4 pilhas recarregáveis de tamanhos AA/AAA simultaneamente.

Outras informações sobre o Kit de Robótica CT100-OPC sem placa Arduino​:

• Para ligar os motores e fazer o robô andar são necessárias 6 pilhas AA (pilhas recarregáveis são recomendadas). As pilhas não estão inclusas no kit.
• Para utilizar o kit é necessária uma placa Arduino ou equivalente. A placa Arduino não está inclusa nesse kit. Para programar a placa controladora Arduino ou equivalente, é necessário um computador com software específico, como o Arduino IDE (que pode ser baixado e instalado gratuitamente).
